ГИДРАВЛИЧЕСКАЯ СХЕМА КОТЕЛЬНОЙ

Упрощенная гидравлическая схема каскадной котельной комплект для коммуникации с интерфейсом IU 04



Гидравлическая схема каскадной котельной

Условные обозначения:
Котел 1,
Котел 2,
Котел 3.
котлы Therm DUO 50 (с аварийным вентилем)
ЗВ запорный вентиль
ГВС подача горячего водоснабжения
ОК обратный клапан
ГКДД гидравлический компенсатор динамических давлений (анулоид)
Ф фильтр
ЦН насос отопительной системы
трехходовой клапан
ГА мембранный расширительный бак (гидроаккумулятор)
ГБ предохранительный клапан (группа безопасности)
ТЗ термозонд
ХВС подача холодной воды
ГлавнаяСтатьиКаскадная котельная. Просто в строительстве, выгодно в эксплуатации.Каскадная котельная. Часть 3. Гидравлическое соединение

Каскадная котельная. Часть 3. Гидравлическое соединение

Коллектор + гидрокомпенсатор динамических давлений (HVDT) "THERMSET"

Для правильного функционирования каскадной системы котлов обязательно необходимо отделить друг от друга котловой и отопительный контуры, так как объёмных расход воды изменяется в зависимости от количества работающих котлов. Объём протекающей в отопительном контуре воды также изменяется при использовании смесительных вентилей для регулирования отдельных зон отопления. Для отделения котлового и отопительного контуров используется гидравлический компенсатор динамических давлений (HVDT), или анулоид.

При решении конкретного варианта подсоединения гидравлической части каскада котлов Therm рекомендуется, для сохранения высокой эффективности работы каскадной котельной THERMONA, использовать стандартизированный гидравлический отсекатель скомплектованный с коллектором на необходимое количество котлов „Thermset“. Ассортимент производителя включает широкое предложение коллекторов различающихся, в зависимости от исполнения, количества и типа подсоединяемых котлов, и размещения всего оборудования в помещении котельной.

Гидравлические коллекторы Thermset производятся в левом исполнении (HVDT на левой стороне) и в правом исполнении (HVDT на правой стороне). Оба эти типа далее делятся на Thermset LINE и Thermset BACK.

Thermset LINE предназначены для подсоединения котлов, размещенных в один ряд. При помощи Thermset BACK можно подсоединить в каскад котлы, расположенных в два ряда, задней стороной друг к другу. Эта система рекомендуется для каскадов, установленных, по каким-либо причинам по середине помещения, когда котлы укреплены на несущей раме.

ПРИМЕР МАРКИРОВКИ ТИПА ГИДРАВЛИЧЕСКОГО ОТСЕКАТЕЛЯ THERMSET

Маркировка анулоида

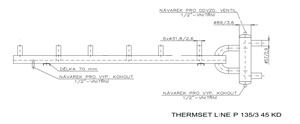

ПРИМЕР ЧЕРТЕЖА КОЛЛЕКТОРА С ГИДРАВЛИЧЕСКИМ ОТСЕКАТЕЛЕМ

Чертеж коллектора с анулоидом
